Pievienojiet otro SSD Dell Latitude E5470 klēpjdatoram: 11 soļi

2024 Autors: John Day | [email protected]. Pēdējoreiz modificēts: 2024-01-30 10:56

Šī pamācība ir paredzēta lietošanai klēpjdatorā E5470. Ja jūsu klēpjdatora iekšējās iezīmes ir līdzīgas un jūs domājat, ka varētu sasniegt tādu pašu rezultātu, vienkārši ievietojiet komentāru sadaļā. Būtu lieliski, ja tas attiektos uz vairākiem klēpjdatoriem!

Es plānoju izmantot šo klēpjdatoru dažām intensīvām slodzēm, un, lai sasniegtu nepieciešamo veiktspēju, ir nepieciešami divi SSD. Tā kā šie diskdziņi nedalās joslas platumā, jums vajadzētu redzēt pilna ātruma atbalstu no abiem SSD.

Klēpjdatorā, kuru izmantoju, bija iekļauts Dell SSD disks. Tas nozīmē, ka klēpjdators ir konfigurēts, lai izmantotu PCIe SSD, un tam ir pareiza kronšteins SSD atbalstam.

Ja jūsu klēpjdatorā nebija SSD diska, iespējams, jums būs nepieciešams kronšteins, kas ir Dell daļas numurs X3YR8, kas tiek pārdots kaut kur no 9 USD līdz 12 USD, un tam nevajadzētu būt nozīmei, ja tas tiek izmantots. Jebkurā gadījumā jūs fiziski pārveidosit šo daļu. Jums būs jāiegādājas arī PCIe SSD, kas ir saderīgs ar klēpjdatoru. Izmantojot šeit aprakstīto metodi, klēpjdatorā nevar ievietot parasto cieto disku (HDD) un SSD. Tas attiecas tikai uz diviem SSD, kur viens ir PCIe SSD, kas pievienots, izmantojot Dell adapteri.

1. darbība. Priekšnosacījumu daļas

1. Klēpjdators
2. mSATA SSD - ņemiet vērā, ka tas ir īpaši paredzēts mSATA savienotājiem, nevis M.2 / NGFF / PCIe.
3. mSATA uz SATA adapteris (5-10 USD par eBay) Ņemiet vērā, ka jums ir nepieciešams taisnā leņķa adapteris, kā parādīts attēlā. Pretējā gadījumā kabelis nederēs.
4. Dell SATA kabelis, daļa 80RK8 vai 080RK8 (20 USD par eBay)
5. Elektriskais stieples griezējs vai kaut kas līdzīgs plastmasas griešanai.
6. Elektriskā lente, kas atrodama jūsu datortehnikas veikalā, parasti ir mazāka par 1 USD/rullis.

2. darbība: noņemiet klēpjdatora apakšējo daļu

1. Pagrieziet klēpjdatoru.
2. Atskrūvējiet visas skrūves (skrūves parasti paliek piestiprinātas pie pamatnes, bet atskrūvējiet tās, līdz jūtat, ka tās ir atvienotas.
3. Sāciet ar dokstacijas savienotāju, izmantojot plakanvirsmas skrūvgriezi vai ģitāras komplektu, noslaukiet pamatni prom no klēpjdatora. Visā apkārtnē ir fiksatori, kas ir paredzēti, lai noturētu pamatni - vienkārši viegli pavirpieties/velciet, līdz klēpjdatora apakšdaļa ir pilnīgi brīva. Ja neesat pārliecināts, skatiet (daudzi videoklipi) vietnē YouTube šo procesu.
4. Atvienojiet strāvas kabeli, pavelkot uz augšu tā melno plastmasas izvelkamo cilpiņu.

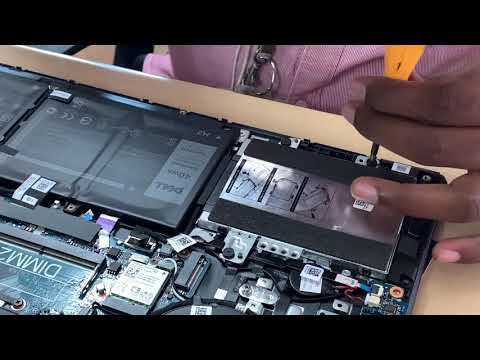

3. darbība: uz laiku noņemiet esošo SSD

Pamatnē ir skrūve, noņemiet to. SSD parasti nedaudz pacelsies tuvu skrūves piestiprināšanas vietai. Izvelciet SSD taisni ārā un novietojiet to uz antistatiska paklāja vai somas. Mums tas būs vajadzīgs, kamēr mēs izveidosim vietu jaunajam SSD.

4. darbība. Pievienojiet MSATA SSD adapteri "mSATA to SATA"

Adapterī bija jābūt 2 skrūvēm.

5. darbība: pievienojiet SATA kabeli MSATA adapterim un SATA kabeli mātesplatei

Šis solis ir diezgan pašsaprotams. Ignorējiet faktu, ka otrs SSD (PCIe, kas tika piegādāts kopā ar Dell) joprojām ir vietā. Fotografējot, es strādāju pie atstarpēm.

6. darbība: pārbaudiet atstarpes

Attēlā esmu parādījis PCIe SATA SSD kopā ar mSATA SSD (apgriezts). Jūs redzēsiet, kā mēs nedaudz pārklājamies ar šo plastmasas gabalu, kas tur PCIe SATA SSD. Mēs manuāli noregulēsim šo plastmasas gabalu, lai tas atbilstu mūsu vajadzībām. Ja jūs iegādājāties nepareizu mSATA -SATA adapteri, tad jūs raudājat.

7. solis: sagatavojieties kronšteina maiņai

Šeit jūs izmantojat savu stieples griezēju (vai visu, kas jums ir), lai pielāgotu mazo PCIe kronšteinu, lai tas atbilstu mūsu papildu SSD. Otrajā attēlā jūs varat redzēt, kur es izdarīju pirmo griezumu un kur es veicu otro griezumu.

8. darbība: atkārtoti pievienojiet PCIe kronšteinu

Jums būs jāievieto skrūve atpakaļ. Pārvelciet šo mSATA SSD disku tā, lai tas būtu izlīdzināts tā, kā tas ir attēlā.

9. darbība. Izolējiet SSD no PCIe SSD

Šim nolūkam lieliski darbojas elektriskā lente. Es tikko pārskrēju to pa malu, lai izvairītos no PCIe SSD skrāpēšanas, ja tie pieskaras.

10. darbība: pārinstalējiet PCIe SSD un pievienojiet kritisko svaru nesošo elektrisko lenti

Tā kā šie ir SSD diski, es galvenokārt rūpējos par to, lai tie netiktu atvienoti. Ja izmantojat to kā hokeja ripu, tā vietā jums vajadzētu izmantot ToughBook. Šeit jūs varat redzēt, kur esmu pielīmējis mSATA SSD korpusam. PCIe SSD ir atgriezies savā vietā un tik tikko pieskaras (ja vispār) mSATA SSD.

Atkārtoti pievienojiet akumulatoru mātesplatei, kuru atvienojāt 1. darbībā.

Atkārtoti piestipriniet klēpjdatora pamatnes vāku, mainot 1. darbības procesu. Pirms skrūvju pievilkšanas pārliecinieties, vai tas ir stingri piestiprināts.

11. darbība: instalējiet savu OS MSATA SSD

Pēc šīs neveiksmes pabeigšanas Dell BIOS vienreiz ielādēsies PCIe SSD. Pēc tam tā mēģinās palaist no mSATA SSD un atteiksies startēt no PCIe SSD.

Tāpēc … instalējiet operētājsistēmu (Windows / Linux / FreeBSD / utt.) MSATA SSD. Jums var būt jāpārliecinās, vai visi SATA diskdziņi ir iespējoti BIOS. Lai tas darbotos, man bija jāiespējo 1 un 3, kā arī PCIe SSD.

Izbaudi!
